Električne zone u kupaonicama
U prostorijama koje sadrže kadu ili tuš primjenjuju se posebni zahtjevi za električne instalacije i električnu opremu. Detaljan opis ove tematike obrađen je u normi HRN HD 60364-7-701:2025 – Niskonaponske električne instalacije – Dio 7-701: Zahtjevi za posebne instalacije ili prostore – Prostori s kadom ili tušem.

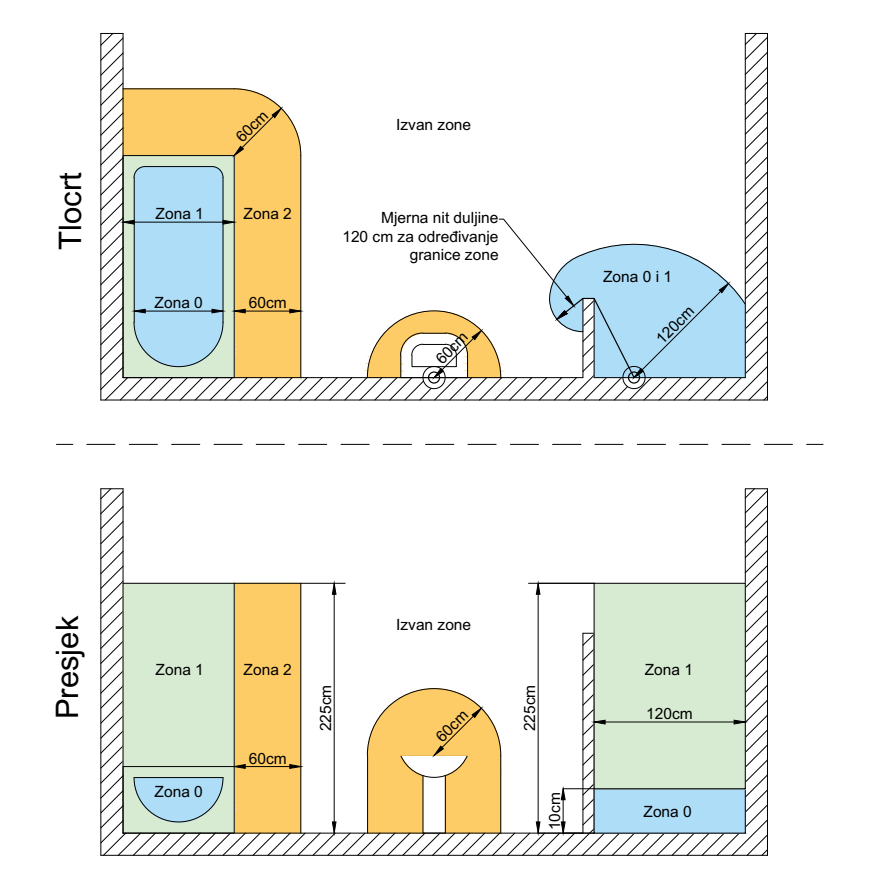

Prostor oko kade ili tuša podijeljen je u zone u kojima vrijede različiti zahtjevi za izbor i ugradnju električne opreme, kratki opis pogledajte u produžetku teksta, a grafički prikaz na slici iznad:
Zona 0
Obuhvaća prostor unutar kade, a kod tuša bez tuš-kade obuhvaća prostor od poda do visine 10 cm te do 120 cm od središta fiksnog izljevnog mjesta, uzimajući u obzir i ograničenja koja stvaraju fiksne pregrade.
U Zoni 0 dopuštena je samo električna oprema posebno predviđena za uporabu u toj zoni koja mora biti minimalno stupnja zaštite IPX7, fiksno i trajno spojena te napajana SELV sustavom nazivnog napona najviše 12 V AC ili 30 V DC. Napajanje mora biti smješteno izvan Zona 0 i 1.
Primjer je podvodna rasvjeta.
Zona 1
Obuhvaća prostor iznad kade ili tuš-kade do horizontalne ravnine koja se nalazi 225 cm iznad poda, odnosno do visine najviše fiksne tuš-glave ili izljevnog mjesta ako je ono više. Kod tuša bez tuš-kade Zona 1 proteže se 120 cm od središta fiksnog mjesta izlijevanja vode.
U Zoni 1 dopuštena je samo električna oprema predviđena za ugradnju u Zonu 1. Fiksna ili nepomična oprema mora biti trajno spojena. Oprema mora imati najmanje stupanj zaštite IPX4. Dopuštena je i SELV/PELV oprema nazivnog napona do 25 V AC ili 60 V DC, pri čemu izvor napajanja mora biti izvan Zona 0 i 1.
Primjeri su: fiksni električni uređaj za pripremu tople vode, grijalica ručnika, ventilator, rasvjeta.
Zona 2
Obuhvaća prostor oko kade ili tuš-kade izvan Zone 1 do horizontalne ravnine koja odgovara najvišem fiksnom izljevnom mjestu ili 225 cm iznad poda, ovisno što je više, te se proteže 60 cm tlocrtno od granice Zone 1. Kod tuša bez tuš-kade Zona 2 ne postoji.
U ovom prostoru je dozvoljena ugradnja fiksno i trajno spojene električne opreme koja mora biti minimalnog stupnja zaštite IPX4 i mora biti predviđena za ugradnju u Zonu 2, električnog pribora koji nije utičnica, SELV ili PELV uređaja do maks. 25 V AC ili 60 V DC s izvorom napajanja izvan Zona 0 i 1,
Primjer su: utičnica za brijaći aparat s izolacijskim transformatorom i rasvjeta.
Područje izvan zone
Obuhvaća ostatak prostora kupaonice koji nije pokriven niti jednom od gore navedenih zona. Na opremu koja se montira izvan zona ne primjenjuju se posebni zahtjevi za električnu opremu koji vrijede za Zone 0, 1 i 2. U praksi je preporučljivo da utičnica u ovom području bude s poklopcem i najmanje stupnja zaštite IPX4, a ostala oprema najmanje IP20.
Umivaonik
Električnu opremu u blizini umivaonika preporučljivo je postaviti najmanje 60 cm od izljevnog mjesta zbog mogućnosti prskanja vode. Ova udaljenost je praktična preporuka i nije dio podjele na zone prema HRN HD 60364-7-701.
ZUDS
Svi strujni krugovi prostorije s kadom i tušem i strujni krugovi koji prolaze kroz neku od zona moraju biti štićeni zaštitnim uređajem diferencijalne struje (FID, RCD, ZUDS) ne većim od 30 mA, osim krugova kod kojih se primjenjuje zaštitna mjera SELV/PELV ili električno odvajanje.
Izjednačenje potencijala
Ako nije osigurano zaštitno izjednačenje potencijala u skladu s općim zahtjevima, unutar prostorije potrebno je izvesti dodatno zaštitno izjednačenje potencijala.
