Regulacioni transformator

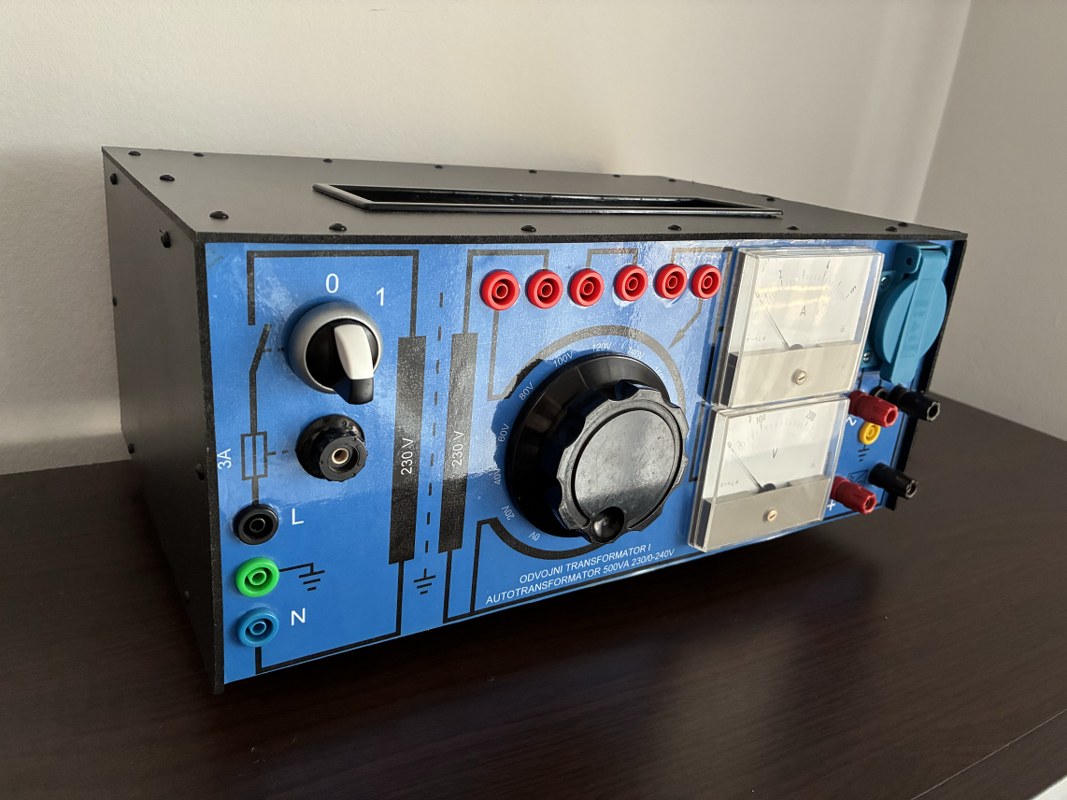

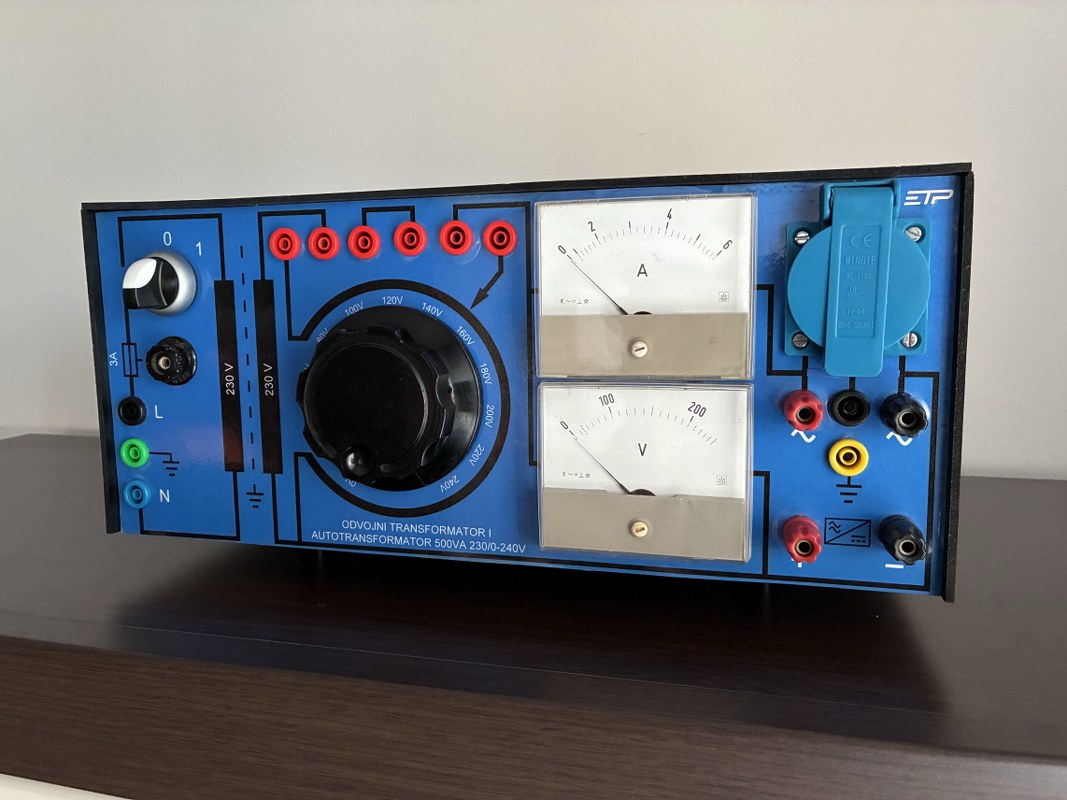

Gore prikazan uređaj je točnije odvojni transformator i autotransformator namijenjen za regulaciju izmjeničnog napona uz dodatnu zaštitu galvanskog odvajanja, što ga čini vrlo korisnim uređajem za ispitivanje i servisiranje. U nastavku teksta više o izradi i primjeni.
Glavna namjena je mogućnost testiranja i mjerenja izmjeničnih uređaja napajanih direktno s mrežnog napona 230 V uz mogućnost postepenog podizanja napona uz istovremeno praćenje struje i napona strujnog kruga. U praksi bi to značilo da postepeno dižete napon strujnog kruga koji testirate, ako struja naglo počne rasti znači da je nešto u kvaru i odmah smanjite napon da ne napravite veću štetu. Sve ovo je moguće pomoću ugrađenog regulacionog autotransformatora.
Druga namjena je galvansko odvajanje od mreže, drugim riječima sve iza odvojnog transformatora nema potencijala prema zemlji. Uređaj napajan na taj način u praksi je siguran za mjerenja osciloskopom ili drugim mjernim instrumentima koji su uzemljeni bez opasnosti od uništenja, te je siguran i za čovjeka jer ne postoji opasnost od dodirnog napona.
Zadnja namjena je mogućnost regulacije i istosmjernog napona. Na izlaz je dodan ispravljač te je moguće regulirati napon u rasponu od 0-320 V DC. Kako su postale popularne sunčane elektrane ovo se pokazalo kao vrlo korisna opcija za testiranje pretvarača kada nisu dostupni FN paneli.

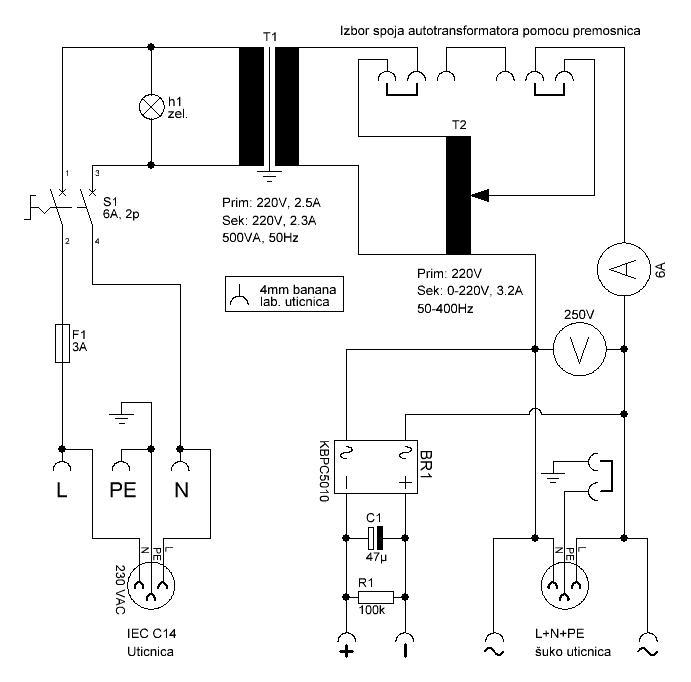

Izrada samog uređaja je jednostavna, ali ovaj puta neću opisivati izradu korak po korak jer je mala vjerojatnost da će te nabaviti iste komponente kao što su moje, zato dajem detaljnu shemu po kojoj je uređaj spojen te je vrlo jednostavno možete prilagoditi svojim potrebama.

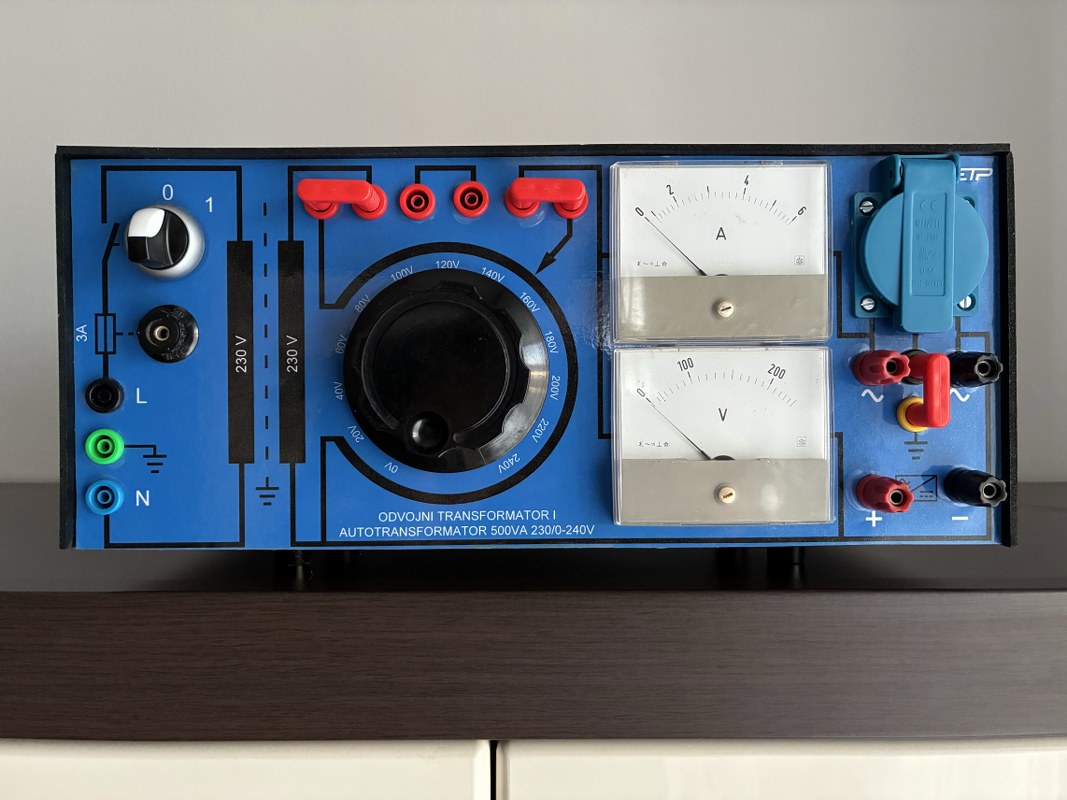

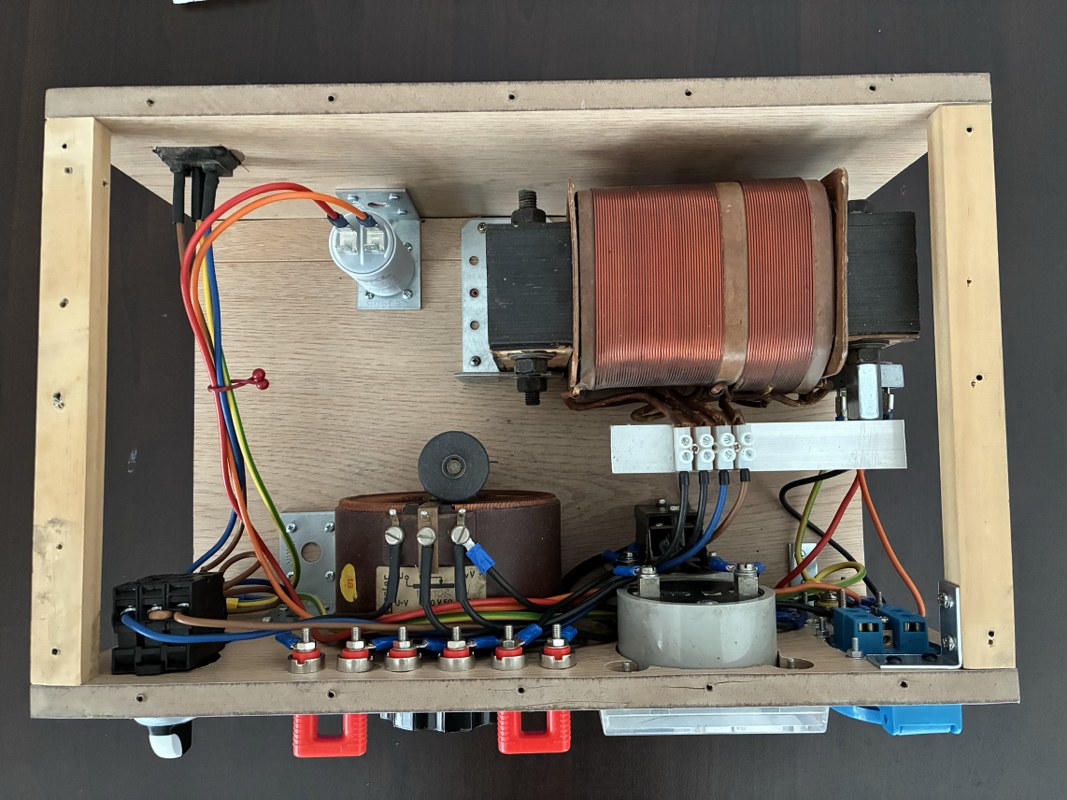

F1 štiti cijeli uređaj. Dvopolni prekidač S1 u kombinaciji sa signalnom lampicom h1 upravlja radom. Napon prvo dolazi do odvojnog transformatora T1, zatim preko sustava premosnica ide na autotransformator T2. Izvedeno je na ovaj način radi izbora rada, te se položajem premosnica može izabrati da radi samo T1 ili T1 + T2, te ako su sve uklonjene može koristiti samo T2. Ovaj dio možete izbaciti i spojiti T1 direktno na T2. Važno je napomenuti ako se koristi samo T2 da nema zaštite galvanskim odvajanjem, najbolje je ne koristiti uređaj na ovaj način ako niste svjesni rizika. Dalje napon ide preko voltmetra i ampermetra na izlazne priključnice za korištenje u izmjeničnom načinu rada. Paralelno tome je dodan Graeatzov ispravljač BR1 radi mogućnosti regulacije istosmjernog napona. C1 je dodan da filtrira napon nakon ispravljanja, a R1
Iako je zaštita galvanskim odvajanjem jedna od metoda zaštite od dodirnog napona nemojte misliti da ne možete doživjeti strujni udar korištenjem istog. Ako u slučaju kvara izolacije dodirnete bilo koji kraj izvoda sekundara odvojnog transformatora ništa se neće dogoditi jer se ne može zatvoriti strujni krug, tj. ne može poteći opasna struja greške upravo radi galvanskog odvajanja, ali ako dodirnete oba kraja istovremeno postoji opasnost od strujnog udara. U pravilu se sekundar odvojnog transformatora za ovu namjenu ne uzemljuje

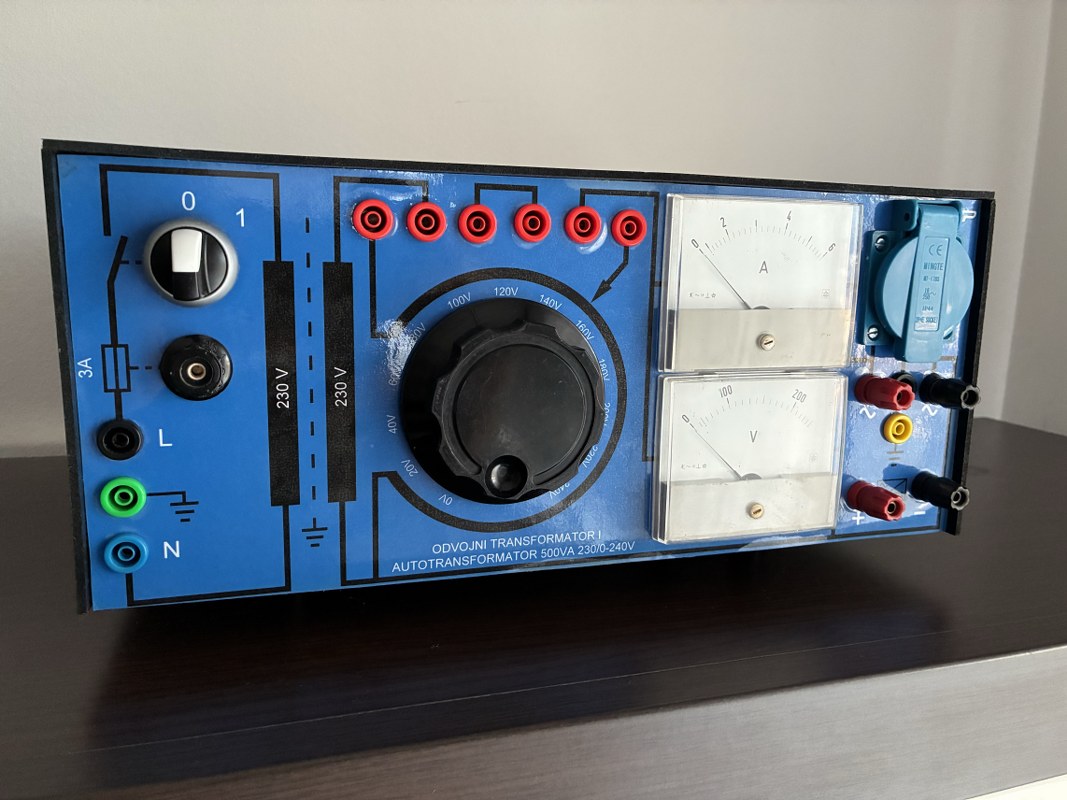

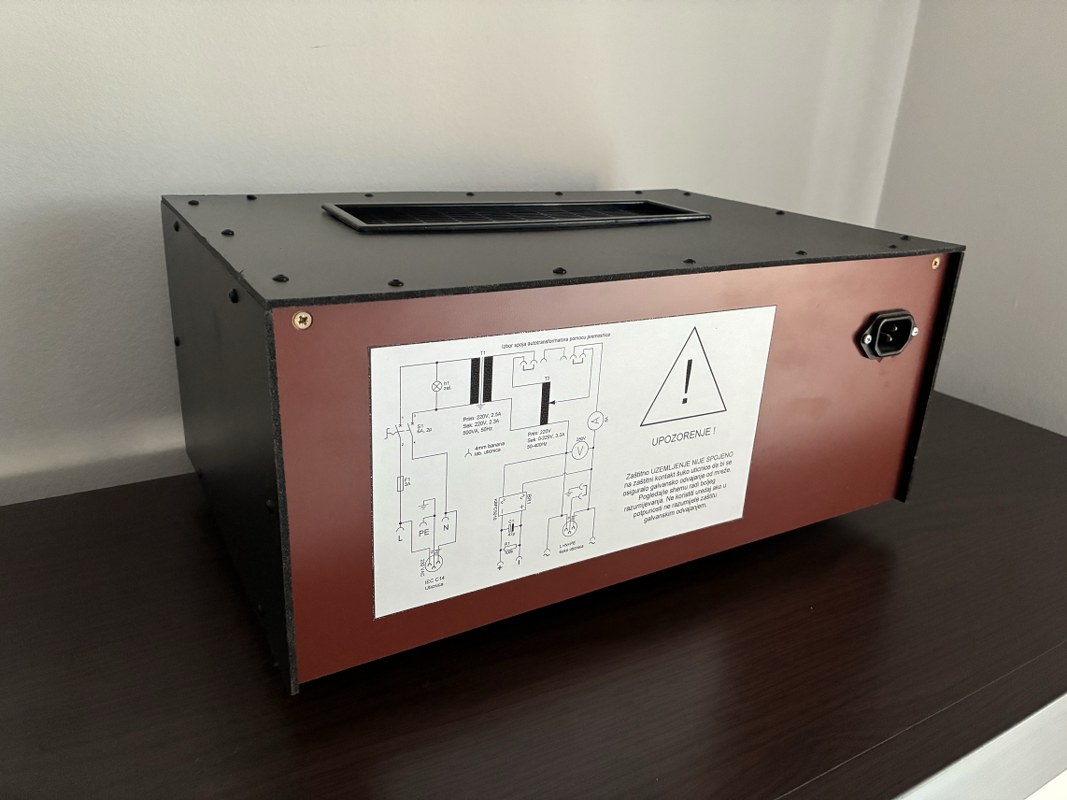

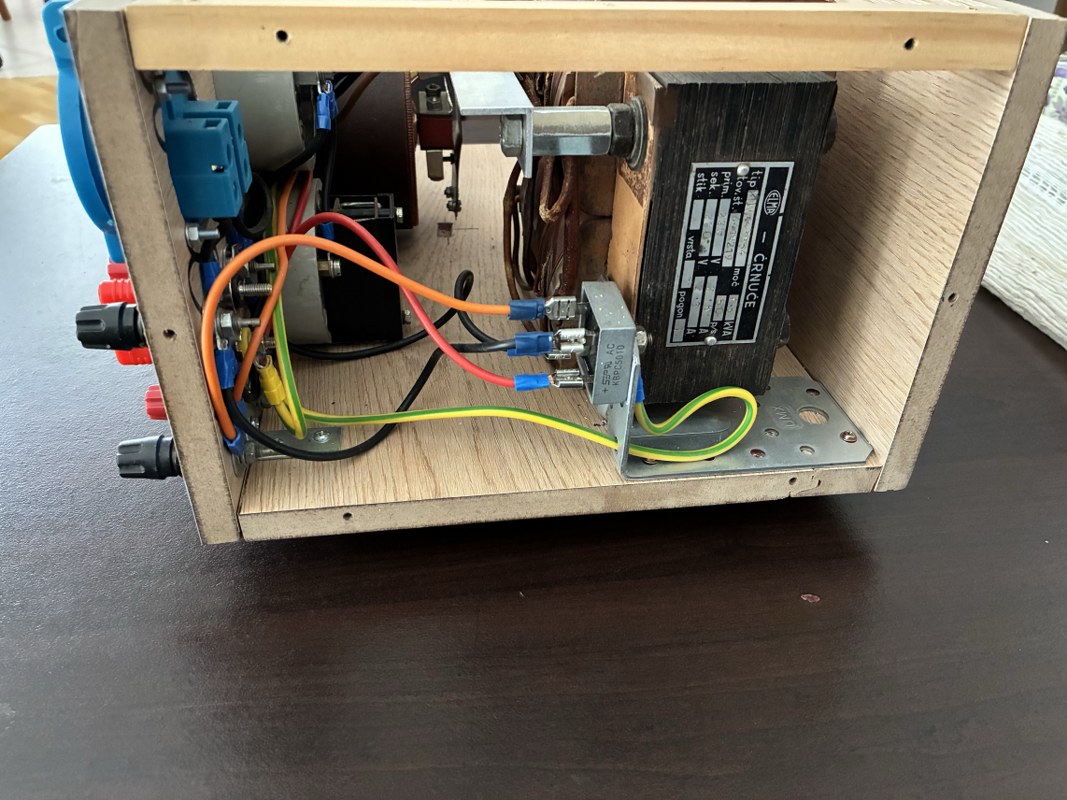

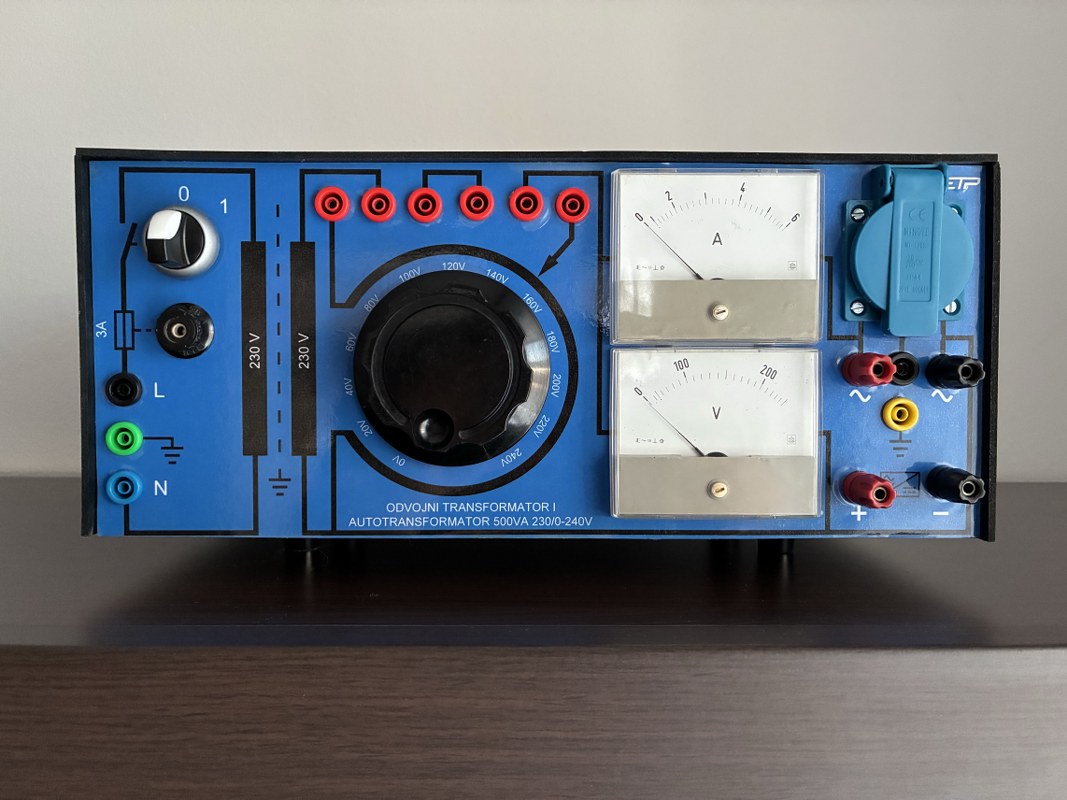

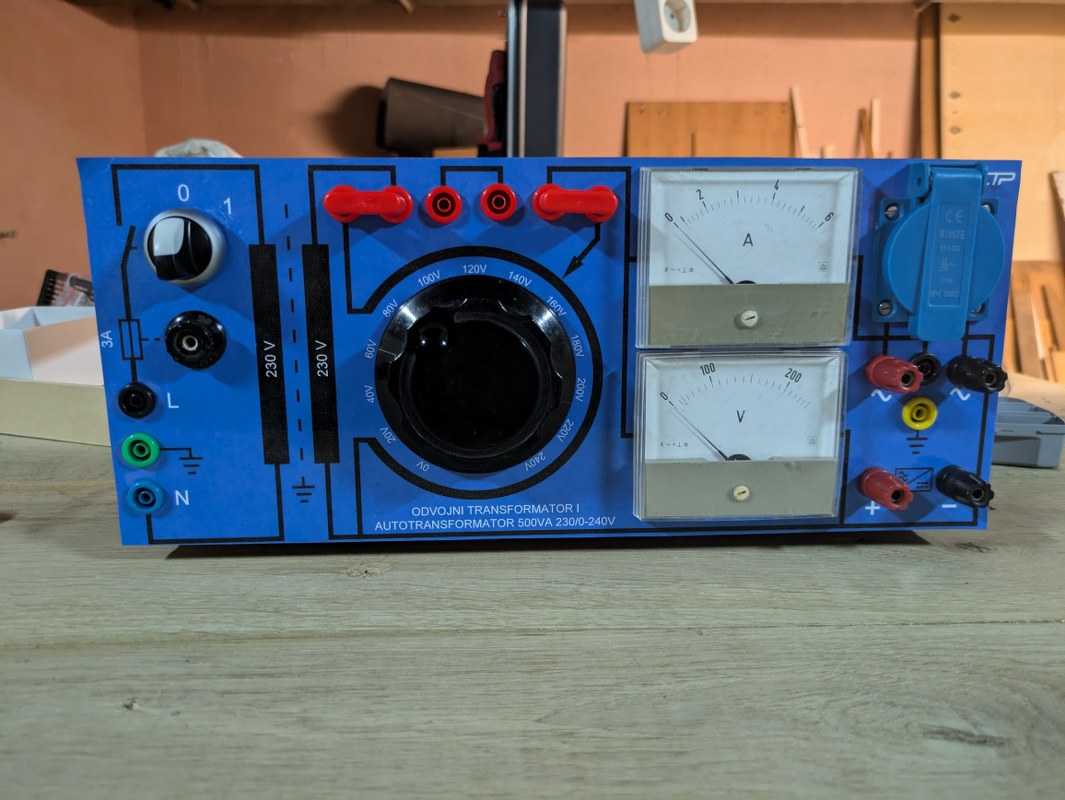

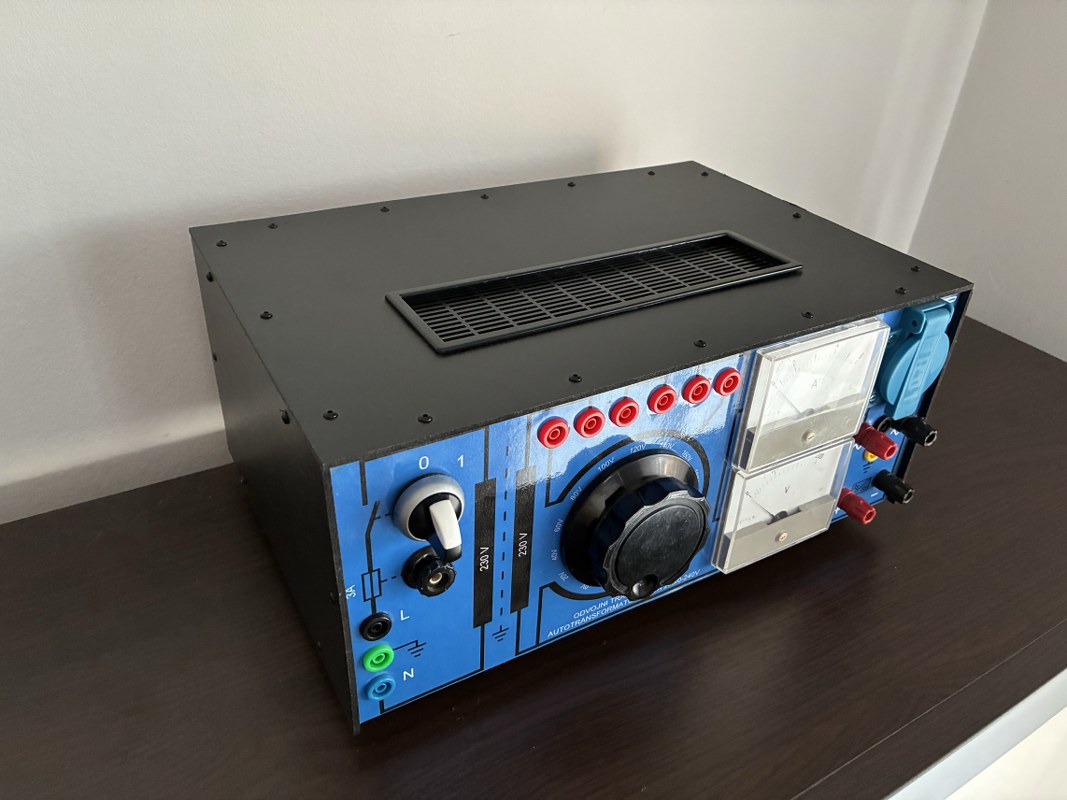

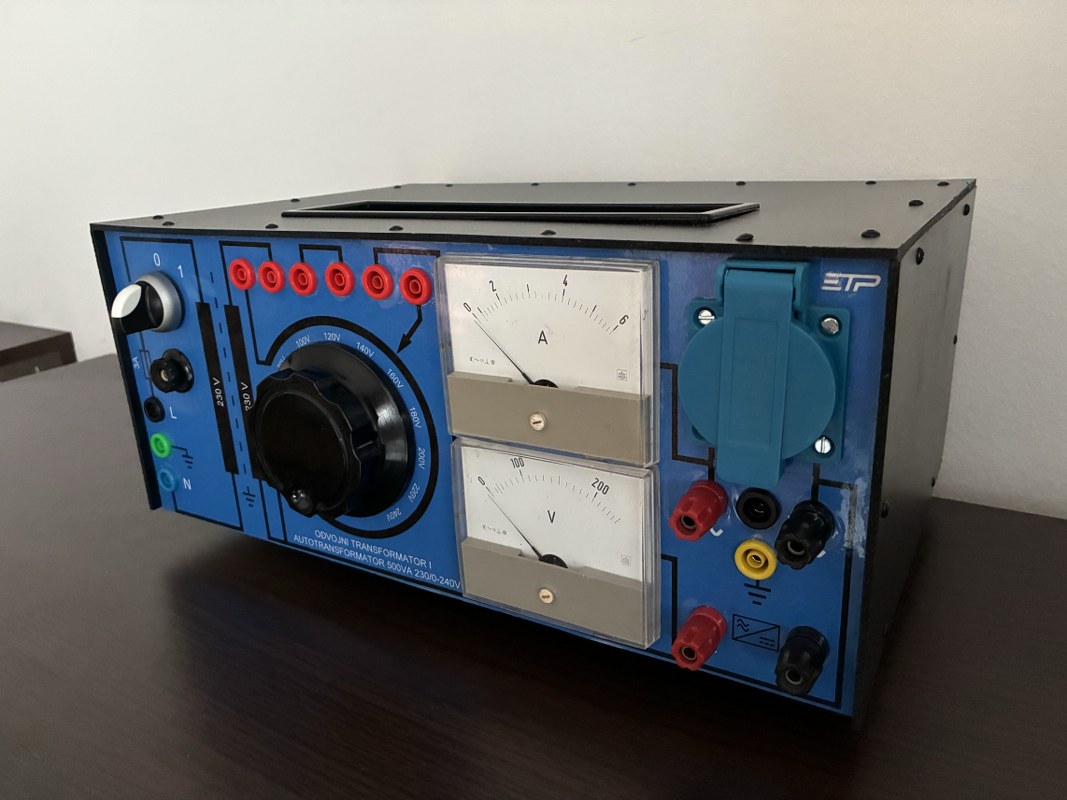

Više slika gotovog uređaja možete pogledati u galeriji ispod:
